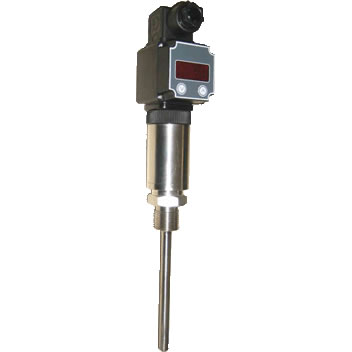

HART一體化智能溫度變送器
一、概述
一體化HART智能溫度變送器是采用國際上最新數字集成技術和根據國內工業自動控制的實際需求而研制開發的新一代全智能化儀，結構嚴謹、外型美觀，硬件所采用的元器件較少，無電位器等可動器件，功能齊全，操作簡單，可靠性、穩定性高，適用于化工、石油、冶金、輕工、食品、電力、能源管理等各個領域。
二、主要功能特點
1、適用于各種溫度傳感器。
2、操作簡單不需HART操作器通過面板按鍵可調零、調滿，設置儀表量程及輸入分度號。也可用HART操作器或電腦操作設置。
3、結構緊湊，一體化集成，現場顯示實時測量值。
三、主要技術指標
1、精 度：±0.25%FS,±1個字，
2、信號輸入：各種分度號熱電偶、熱電阻（帶冷端自動補償）。
3、模擬輸出：0～10mA（負載RL≤750Ω），4～20mA（負
載RL≤500Ω）。
6、供電電源： 24VDC±2V。
7、工作環境條件：溫度-20～60℃，相對濕度＜85%RH。
四、通訊連接方法
本產品完全遵循HART通訊規范，與現場設備的通訊有上位機通訊軟件及手持通訊器。上位機軟件支持WIN9X/ME、WIN2000、XP及支持USB----RS232轉換器；上位機軟件使用時需配用HART專用MODEM。手持通訊器使用2節5號高能堿性電池，可連續工作3天以上（無LCD背光時）。具體接線如下圖所示，其中HART_MODEM和手持通訊器的兩個信號端子亦可連接于250Ω電阻兩端。
五、 位機軟件安裝及使用
3-1、軟件安裝
打開軟件包，運行其中的SETUP.EXE，軟件將自動安裝到：\\Programe\Hart3351\Hart3351目錄下，安裝過程中，若提示輸入系列號，請輸入任一數字。安裝完畢后，運行上述目錄中的Hart3351.exe，按提示申請運行密碼即可。本軟件支持WIN9X/ME、WIN2000及手提電腦上的USB口轉RS232轉換器。因其他原因軟件需要升級時，只需將新版本的Hart3351.exe覆蓋原有的Hart3351.exe即可。注意：若運行目錄或PC機配置改變時，可能需要重新申請運行密碼。
3-2、串口設置
雙擊Hart3351.exe文件，出現如圖（六）所示的運行界面，根據你的PC 機與HART_MODEM的連接情況，點選“串口選擇”選擇框中的串口號，若設備聯接正常，界面中常用按鈕將由灰色變黑實色，且相應參數值會出現，否則指示“儀表未應答！”，如圖（七）。注意：未來的軟件版本中，界面可能有所不同，但功能及使用方法完全一樣。
六、 鍵操作說明
a) 零點及量程遷移
零點遷移：同時按下S鍵及Z鍵（左邊為S鍵，右邊為Z鍵）6秒后，顯示屏顯
示“Hart”，表示此時已激活零點及量程調整狀態；再按下Z鍵5秒，此時顯示屏上的“Hart”字符消失，零點遷移成功并退出激活狀態。
量程遷移：同時按下S鍵及Z鍵（左邊為S鍵，右邊為Z鍵）6秒后，顯示屏顯
示“Hart”，表示此時已激活零點及量程調整狀態；確認裝置此時的壓力為量程壓力后，再按下S鍵6秒，此時顯示屏上的“Hart”字符消失，量程遷移成功并退出激活狀態。
注：進入激活狀態后，如果不想進行調整，可同時按下S鍵和Z鍵，松開鍵后顯示屏上的“Hart”字符消失，表示已退出激活狀態。或者重新上電亦可。
b) 參數設置
2-1 鍵說明： 同時按S鍵+Z鍵為退出鍵；按下Z鍵4秒為移位鍵。S鍵、Z鍵、退出鍵在鍵松開后才有效。
2-2 參數說明
按下S鍵6秒后，顯示屏顯示“PASS”，再按Z鍵，顯示屏顯示數值并且光標閃爍。閃爍位為修改位，按Z鍵該位數字加1但不進位。長按Z鍵4秒光標移位。按上述操作方法修改此值為160，再按S鍵進入?yún)?shù)調整程序。各參數的意義如下：
|
參數提示符 |
數 值 |
意義 |
|
|
XXXXX |
密碼驗證，密碼為160 |
|
|
XXXX.X |
20mA對應的過程量（滿度值 |
|
|
XXXX.X |
4mA對應的過程量（零點值） |
|
|
XXXXX |
變送功能，=0表示線性，=1表示開方，溫度變送器時為0。 |
|
|
XXXXX |
顯示單位，0=KPa，1=KPa，2=KPa，3=KPa，4=mm，5=Kpa,6=Psi，7=KPa，8=KPa，9=KPa，10=KPa，11=pa，12=KPa，13=Kpa，14=MPa，15=mA，16=％，17=℃，18=S，19=m3/h，20=t/h,溫度變送器時為17。 |
|
|
XXXX.X |
阻尼時間，程序運行時限定最大值為30秒 |
|
|
XXXXX |
調零。出現該提示符時按Z鍵再按S鍵時，過程量調整為0。 不作調整時不要按Z鍵，直接按S鍵進入下一參數。 |
|
|
XXXXX |
低點微調。過程量調整為當前輸入值。按Z鍵后修改低點微調壓力值；不作調整時不要按Z鍵，直接按S鍵進入下一參數。 |
|
|
yES/no |
Hart三點線性化及微調數據初始化 |
注：藍色部分參數請謹慎操作，操作時確保裝置所加的信號為正確值；溫度變送器時無效。
